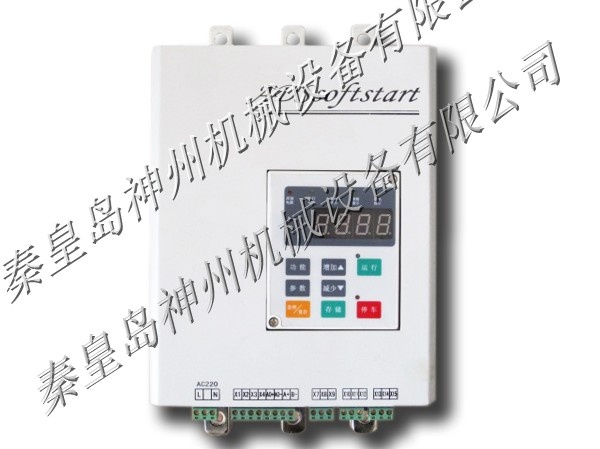

电机软启动器

电机软启动器


软启动器技术参数:

□ 产品满足GB14048.6-1998
□ CCC认证
□ 全数字控制
□ 完善的软起动方式:突跳起动、电压斜坡起动、电流控制起动
□ 独有的节电软件,自动跟踪负载变化,实现轻载节电
□ 先进的软停车功能,消除水锤效应
□ 全面的电动机、装置、负载保护:过载、过流、过压、欠压、工艺过流、工艺欠流、相序、限流超时、散热器过热
□ 内置现场总接线口(MODBUS,PROFIBUS,DeviceNet),方便组成智能控制系统
□ PCB采用多层板、表面装贴技术(SMT)
软启动器注意事项
1、本产品的安装和维护需由合格的专业人员进行
2、软启动器严禁使用高压测试设备(如兆欧表)测试本产品的绝缘
4、如果要求电动机可逆运行,可以在进线侧装一个反转接触器,注意不要装在软起动器输出侧
5、饶线型电动机转子串入适当的起动机电阻以提高起动转矩后,软起动器也可以用来起动饶线型电动机,当电动机达到全速并且稳定后,起动电阻应该被旁路,减小功率损耗
6、严禁将功率因数补偿电容放在软起动器的输出侧,且在起动期间不能切换电容

软启动器产品简述
   交流感应电动机在直接起动时存在着两点缺点,首先它的起动电流可高达额定电流的5-7倍,这要求电网裕量比较大,而且降低电器控制设备的使用寿命,增加维护成本;其次,起动转矩可达正常转矩的两倍,这会对负载产生冲击,增加传动部件的磨损和额外维护。基于以上原因,产生交流感应电动机降压起动设备。
    传统的降压起动方法有Y/△起动和自耦变压器降压起动两分钟,每种都有各自的缺点。电动机用Y/△起动设备起动时,在切换瞬间会出现很高的电流尖峰,产生破坏性的动态转矩,其引起的机械振动对电动机转子、轴连接器、中间齿轮以及负载等都非常有害。自耦变压器降压起动设备体积庞大、成本高,而且还存在与负载匹配的电动机转矩很难控制等缺点。由于传统的降压起动设备存在诸多缺点,这才出现了电子式数字软起
动装置。
    一般来讲,电动机功率的选择总是大于最大负载要求,其结果是电动机很少在额定功率下运行,甚至在最大负载要求情况下也达不到额定功率。如果负载是变化的,那么能量的浪费是严重的。
  ADS系列全数字软起动器的控制单元采用8位单片微机(ADS-3型)和16位单片微机(ADS-4型),应用先进的软件设计方法,采用晶闸管相移技术,使加到电动机上的电压按某一规律慢慢达到全电压,通过适当的设置控制参数,可以使电动机的转矩和电流与负载要求得到较好的匹配。同时,通过软件与硬件的配合,对软起动器本身、电动机、负载提供全方位的保护。
   ADS系列全数字软起动器具有先进的软停车功能,参数调整简单方便,可以很好的消除泵类负载的水锤效应。
   ADS系列全数字软起动器采用单片微型型计算机控制,其独有的节电软件自动跟踪负载变化,通过对电流和功率因数的综合计算,控制输出电压,降低励磁电流,提高功率因数,实现节电。


应用范围
   ADS系列软启动器主要应用于下列负载:
    A、风机、水泵
    B、压缩机
    C、工具机床类
    D、大型输送带
    E、大惯性负载
    F、纱厂
    G、染整机械
    H、吊车(横行车)
    I、水泥业、矿石业
    J、钢铁冶金行业
    K、木工机械
    L、电线电缆行业
    M、塑料粉碎机
    N、液体灌装生产线
    O、塑料注塑机
    P、橡胶挤出机
    Q、电梯
    R、搅碎机
    S、搅拌机
    T、混合机
    U、研磨机
    V、其他需要降压起动的电动机

软启动器使用环境
适用标准:GB14048.6-1998(ICE947-4-2)
使用类别:AC-53a,AC-53b
额定电压:交流三相对称电源,380±15%
频率:50Hz±2%
控制电源:交流220V±15%,容量约为10VA
电动机:标准三相交流异步笼型感应电动机
工作温度:-5℃ ~ +40℃
储存温度:-40℃ ~ +70℃
相对湿度:最大90%(温度为20℃时)
没有导电尘埃和足以破坏金属及绝缘的腐蚀气体或蒸气


软启动器性能指标
ADS-3型
参数设置:拨码开关
状态显示:发光二极管(LED)
斜坡上升时间:0.5~60秒(可选2~240秒)
斜坡上升保持时间:30秒(可选240秒)
斜坡下降时间:1~60秒(可选4~480秒)
电流限制:1.5~4.5倍额定电流
软起动基值电压:25,40,55,75%额定电压
软停车基值电压:50、60、70、80%额定电压
突跳起动:有,或没有
突跳起动电压:70%或90%额定电压
突跳起动时间:0.25,0.5,1,2秒
故障检测:缺相,晶闸管损坏和内部故障,电源或电动机断相
LED显示;
L1――内部控制电源通
L2――斜坡上升、不正确的相序(闪烁)
L3――斜坡下降(软停车)
L4――故障
L5――限流
L6――斜坡上升到顶部
继电器输出:
RL1――斜坡上升到顶部――斜坡到顶时得电
RL2――运行――运行时得电
RL3――故障――有故障时得电
继电器触头容量:30VDC或220VAC 5A
防护等级:IP20
噪声:在正常工作条件下,装置运行所发出的噪声应不大于80db(A声级)
ADS-4型
参数设置:键盘
状态显示:数码管
软起动基值电压:25%-75%额定电压
斜坡上升时间:1-60秒
电流限制值:100~450%电动机额定电流
突跳起动时间(电压为额定电压):0-1秒
斜坡下降时间:1-120秒
切断电压:20-100%额定电压
节电运行:当电动机轻载时(≤50%额定电流)可节电
通讯功能:内置MODBUS接口,可外挂PROFIBUS通讯模块(可选件)或DeviceNet通讯模块(可选件)
保护特性
过载保护:有8条过载曲线可供选择
断相保护:装置进线或出线断相
峰值过流保护:300~800%装置额定电流
相序检测保护:如果装置进线为逆序,则保护动作
限流超时保护:0~240秒
散热器过热保护:如果散热器温度超过80℃,则保护动作
外部故障输入:可将软起动装置以外的故障信号输入到软起动装置以进行统一保护
继电器输出:
K11-故障继电器,故障时动作
K12-运行继电器,当有软起动命令时动作
K13-斜坡到顶继电器,电压斜坡到顶时动作
继电器触头容量:30VDC或220VAC时最大5A
防护等级:IP20
软启动器在正常工作条件下,装置运行所发出的噪声应不大于80dB(A声级)
